上海行星减速机价格
  • HB方法兰行星减速机
  • 法兰外径:142mm

    单段速比:3、4、5、7、8、10

    双段速比:15、20、25、30、35、40、50、70、80、100

    单段背隙:≤5 arcmin

    双段背隙:≤8 arcmin

    在线咨询
  • 产品参数
  • 外形尺寸

HB142行星减速机,142机座减速机,142伺服行星减速机,142伺服减速机

伺服行星减速机142行星减速机

HB系列伺服行星减速机-单级/双级


行星减速机的特点

HB系列行星减速机是朝岡自主研发的新一代实用性产品,融合了国内外先进的技术,具有以下一些主要特点:

    1、低噪音:低于65db。

    2、低背隙:单级可达3弧分内,双级可达5弧分内。

    3、高效率:单段式在95%以上,双段式在92%以上。

    4、高输入转速:可达8000RPM。

    5、高扭矩:比一般标准行星减速机扭矩高。

    6、高稳定性:采用高强度合金钢材,整颗齿轮经硬化处理,非只有表面硬化,确保使用仍保持最初的精密度。

    7、高减速比:采用模块化设计,行星齿轮箱可相互连结,速比可达1/1000以上。

行星减速机的用途

ZAGA精密行星减速机被广泛应用于以下领域:

    1、航空航天、军事产业。

    2、医疗卫生、电子信息技术产业。

    3、工业机器人、生产自动化、数控机床制造产业。

    4、汽车制造、纺织、印刷、食品、冶金、环保工程、仓储物流等产业。

朝岡行星减速机系列产品的特性

    齿轮材料采用优质合金钢,经碳-氮共渗处理,从而获得最佳的耐磨和耐冲击韧性。

    输出行星架采用一体式(双支撑)的结构设计,前后轴承大跨距分布于箱体内,形成稳定的一体式结构,以确保较高的扭转刚性和精度。

    齿圈与输出壳体采用一体化设计,采用优质钢材,经热锻成形,从而获得较高的材料密度。一体化设计能保证所有几何尺寸一次性加工完成,与其它内嵌式、夹装式等结构相比具有更高的精度和强度。

    输入轴与锁紧装置采用一体化设计,双螺栓对称分布,达到动平衡的同时,通过双螺栓的强力锁死,有效防止电机轴传动打滑,实现高精度零背隙的动力传送。

    利用ANSYS技术对齿轮强度进行有限元分析,同时对齿面作齿形及导程修整,以减低齿轮啮合的冲击和噪音,增加齿轮系的使用寿命。

HB系列行星减速机与伺服马达安装的说明:

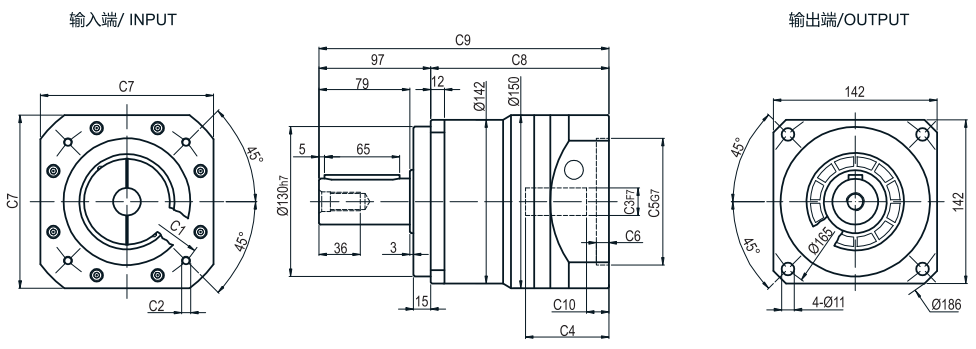

HB142伺服减速机的外形尺寸

HB-140-L1 单段


HB-142-L2 双段

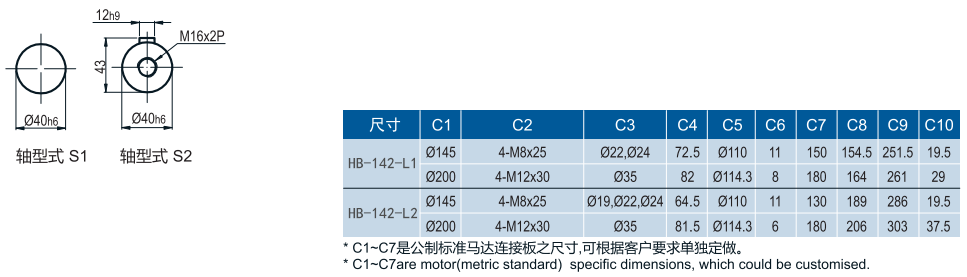

输出轴径
