上海行星减速机价格
  • HA盘式行星减速机
  • 法兰外径:60mm

    减速机型:HA(平行斜齿精密型)

    框号:64

    减速比:单段=4-10;双段=20-91

    出力轴键槽:S(标准品)、T(特殊)

    背隙等级:单段:P01P13P25;双段:P03P15P27


    在线咨询
  • 产品参数
  • 外形尺寸



HA盘式斜齿行星减速机——型号表示


型号

注释

HA

  减速机型:平行斜齿精密型

80

  框号:48、65、90、110、140、200、250

10

HA速比:

  单段-1:4、5、7、10

  双段-2:20、25、31、35、40、50、61、70、80、91

S

出力轴键槽:S标准品;T特殊

P1

背隙等级:

单段-1:P0≤1弧分,P1≤3弧分,P2≤5弧分。

双段-2:P0≤3弧分,P1≤5弧分,P2≤7弧分。

非标代码

MOTOR

马达制造商及型号



HA斜齿行星减速机性能规格共表


规格

单位

段数

减速比

HA047

HA064

HA090

HA100

HA140

HA200

HA255

额定输出扭矩

Nm

1

4

19

48

132

270

562

1103

1700

5

22

60

163

330

655

1203

2000

7

19

50

143

300

555

1103

1800

10

14

40

102

230

455

900

1500

2

20

19

48

132

270

563

1107

1700

25

22

60

163

330

655

1203

2000

35

19

50

143

305

555

1103

1800

40

17

48

132

275

563

1105

1700

50

22

63

163

330

655

1203

2000

70

19

53

143

300

555

1103

1800

100

15

40

102

230

455

900

1500

16

19

48

132

270

562

1102

1700

21

22

60

163

330

655

1203

2000

31

19

50

143

305

551

1105

1800

61

19

50

143

305

551

1105

1800

91

14

40

100

230

450

900

1500

最大输出转矩

Nm

1,2

4~100

3倍额定输出力矩

额定输入转矩

rpm

1,2

4~100

5000

5000

4000

4000

3000

3000

2000

最大输入转矩

rpm

1,2

4~100

10000

10000

8000

8000

6000

6000

4000

超精密背隙

arcmin

1

4~10

≤1

≤1

≤1

≤1

≤1

2

20~100

≤3

≤3

≤3

≤3

精密背隙

arcmin

1

4~10

≤3

≤3

≤3

≤3

≤3

≤3

≤3

2

20~100

≤5

≤5

≤5

≤5

≤5

≤5

≤5

标准背隙

arcmin

1

4~10

≤5

≤5

≤5

≤5

≤5

≤5

≤5

2

20~100

≤7

≤7

≤7

≤7

≤7

≤7

≤7

扭矩刚性

N.m/arcmin

1,2

4~100

7

13

31

82

151

440

1006

容许径向力

N

1,2

4~100

42.5

125

235

430

1300

3064

5900

容许轴向力

N

1,2

4~100

990

1050

2850

2990

10590

16660

29430

使用寿命

hr

1,2

4~100

30000*

效率η

%

1

4~10

≥97%

2

20~100

≥94%

质量

kg

1

4~10

0.7

1.2

3.0

5.6

11.9

31.6

56.1

2

20~100

1.0

1.6

3.7

7.3

15.5

36.9

70.4

16~911.01.43.56.515.934.267.2

使用环境温度

1,2

4~100

-10℃~+90℃

润滑


1,2

4~100

合成润滑油脂(NYOGEL 792G)

防护等级IP


1,2

4~100

IP65

安装方向


1,2

4~100

任意方向

噪音值(n1=3000rpm)

dB/1m

1,2

4~100

≤56

≤58

≤60

≤63

≤65

≤67

≤70

转动惯量

Kg·cm2

1

4

0.03

0.14

0.51

2.87

7.54

25.03

58.31

5

0.03

0.13

0.47

2.71

7.42

23.29

53.27

6

0.03

0.13

0.45

2.62

7.14

22.48

50.97

10

0.03

0.13

0.44

2.57

7.03

22.51

50.56

2

20

0.03

0.03

0.13

0.47

2.71

7.42

23.29

25

0.03

0.03

0.13

0.47

2.71

7.42

23.29

35

0.03

0.03

0.13

0.47

2.71

7.42

23.29

40

0.03

0.03

0.13

0.44

2.57

7.03

22.51

50

0.03

0.03

0.13

0.44

2.57

7.03

22.51

70

0.03

0.03

0.13

0.44

2.57

7.03

22.51

80

0.03

0.03

0.13

0.44

2.57

7.03

22.51

16

0.03

0.03

0.13

0.47

2.71

7.03

23.29

21

0.03

0.03

0.13

0.47

2.71

7.03

23.29

31

0.03

0.03

0.13

0.44

2.57

7.03

22.51

61

0.03

0.03

0.13

0.44

2.57

7.03

22.51

91

0.03

0.03

0.13

0.44

2.57

7.03

22.51

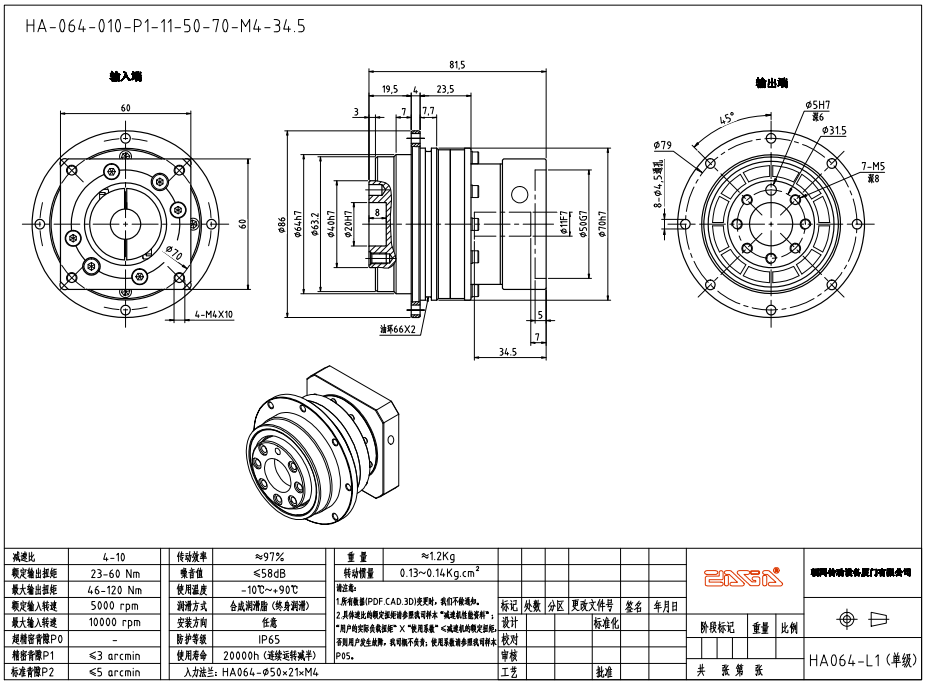

HA64盘式安装伺服行星减速机尺寸图:
