上海行星减速机价格

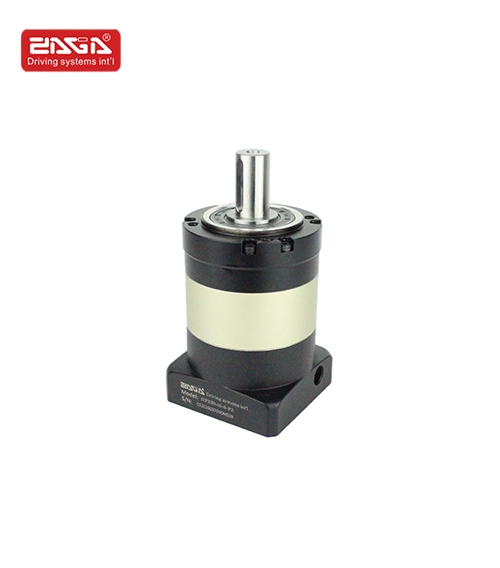

  • HPL方法兰直齿行星减速机
  • 1. 静音

        使用直齿轮实现顺畅安静的运转。

    2. 高精度

        背隙低于6公分,定位精确。

    3. 高刚性、高扭矩

        使用整体式滚珠轴承,大大提高了刚性和扭矩。

    4. 法兰、连接器方式

        方形法兰可与各大品牌的伺服电机/步进电机组合使用。

    5. 无润滑脂泄漏

        使用高粘度、不易分离的润滑脂,有效防止润滑脂泄漏。

    在线咨询
  • 产品参数
  • 外形尺寸

朝岡HPL系列直齿单支撑行星减速机的技术参数表:


技术参数

HPL60

HPL80

HPL90

HPL120

最大扭矩

Nm

1.5倍额定扭矩

紧急制动扭矩

Nm

2倍额定扭矩

最大容许径向力

N

240

400

450

1240

最大容许轴向力

N

220

420

430

1000

抗扭刚性

Nm/arcmin

1.8

4.7

4.85

11

最大输入转速

rpm

6000

6000

6000

6000

额定输入转速

rpm

4000

4000

4000

3500

噪音

dB

<60

<60

<60

<65

平均寿命

h

20000

满载效率

%

L196%     L294%



HPL60

HPL80

HPL90

HPL120


级数

速比

额定扭矩

Nm

L1

3

27

50

96

161

4

40

90

122

210

5

40

90

122

210

7

34

48

95

170

10

16

22

56

86

L2

20

40

90

122

210

25

40

90

122

210

35

40

90

122

210

40

40

90

122

210

50

40

90

122

210

70

34

48

95

170

100

16

22

56

86

重量

kg

L1

1.7


4.4

12

L2

1.9


5

14


朝岡HPL系列直齿单支撑行星减速机的产品优点:

    HPL系列行星减速机采用直齿轮-方法兰输出,输出轴采用单支撑结构,承载扭矩大;

    性价比高,体型轻巧,安装方便;

    齿轮淬火硬度达62度,齿面磨齿;

    表面采用烤漆处理,保证外观不变色,不生锈;

    可配任意品牌的伺服电机和步进电机(如西门子伺服电机减速机);

    回程间隙≤10弧分;

    防护等级:IP65;

    终身免维护,防水减速机。


规格:HPL060、HPL080、HPL090、HPL120


减速比:

    单级:3,4,5,7,10

    双级:20,25,35,40,50,70,100
