上海行星减速机价格
  • HDR直角行星减速机
  • 法兰外径:142mm

    减速机机型:HD(平行轴斜齿精密型)

    减速机体型:R(90°直角输出,直角型)

    减速比:单段=3-20;双段=15-200

    出力轴键槽:S(标准品,带键槽)、S1(实心轴,无键槽)、T(特殊)

    背隙等级:单段:P0≤1P13P25;双段:P03P15P27

    在线咨询
  • 产品参数
  • 外形尺寸

HDR142直角斜齿行星减速机,142型转角行星减速机,142型伺服行星减速机,142斜齿行星减速机




HDR直角斜齿行星减速机——型号表示


型号

注解

HD

减速机型:平行轴斜齿精密型

R

减速机体型:直角(90°)输出

90

框号:426090115142180220

10

HDR速比:

单段-1345789101420

双段-2152025303540455060708090100120140160180200

S

出力轴键槽:

  S:标准品,带键槽;

  S1:实心轴,无键槽;

  T:特殊。

P1

背隙等级:

单段-1P01弧分,P13弧分,P25弧分。

双段-2P03弧分,P15弧分,P27弧分。

非标代码

MOTO

马达制造商及型号



HDR伺服行星减速机性能规格共表


规格

单位

段数

减速比

HDR042

HDR060

HDR090

HDR115

HDR142

HDR180

HDR220

额定输出扭矩

Nm

1

3

9

38

90

195

349

588

1140

4

13

49

122

260

526

1042

1680

5

15

61

153

325

652

1205

2000

6

18

55

153

310

601

1105

1900

7

19

51

143

300

550

1104

1800

8

17

45

122

260

506

1002

1600

9

15

42

102

230

453

900

1500

10

15

42

102

230

453

900

1500

14

42

143

300

550

1101

1800

20

42

102

230

453

900

1500

2

15

15

20

15

25

15

61

153

325

652

1205

2000

30

20

55

153

310

601

1100

1900

35

19

50

143

300

550

1109

1800

40

17

45

122

260

506

1007

1600

45

16

40

102

230

453

900

1500

50

16

60

102

230

653

1202

2000

60

20

55

153

310

601

1103

1900

70

19

50

143

300

550

1103

1800

80

17

45

122

260

506

1002

1600

90

15

40

102

230

453

900

1500

100

15

40

102

230

453

900

1500

120

153

310

601

1105

1900

140

143

300

550

1104

1800

160

122

260

556

1002

1600

180

102

230

453

900

1500

200

102

230

453

900

1500

最大输出转矩

Nm

1,2

3~200

3倍定额输出力矩

额定输入转矩

rpm

1,2

3~200

5000

5000

4000

4000

3000

3000

2000

最大输入转矩

rpm

1,2

3~200

10000

10000

8000

8000

6000

6000

4000

超精密背隙

arcmin

1

3~20

2

2

2

2

2

2

25~200

4

4

4

4

4

精密背隙

arcmin

1

3~20

4

4

4

4

4

4

4

2

25~200

7

7

7

7

7

7

7

标准背隙

arcmin

1

3~20

6

6

6

6

6

6

6

2

25~200

9

9

9

9

9

9

9

扭矩刚性

N. m/

arcmin

1,2

3~200

3

7780

14

25

50

145

225

容许径向力

N

1,2

3~200

780

1530

3250

6700

9400

14500

50000

容许轴向力

N

1,2

3~200

350

630

1300

3000

4000

6200

35000

使用寿命

hr

1,2

3~200

20000*

效率η

%

1

3~20

95%

2

25~200

92%

质量

kg

1

3~20

1

2.2

6.5

13

25

51

84

2

25~200

1.3

1.6

8

14.5

28

54

95

使用环境温度

1,2

3~200

-10℃~+90

润滑


1,2

3~200

合成润滑油脂(NYOGEL 792D

防护等级IP


1,2

3~200

IP65

安装方向


1,2

3~200

任意方向

噪音值(n1=3000rpm

dB/1m

1,2

3~200

61

63

65

68

70

72

74

转动惯量

Kg·cm2

1

3~10

0.09

0.35

2.25

6.84

23.4

68.9

135.4

14

0.07

1.87

6.25

21.8

65.6

119.8

20

0.07

1.87

6.25

21.8

65.6

119.8

2

15

0.09

20

0.09

25~100

0.09

0.09

0.35

2.25

6.84

23.4

68.9

120~200

0.31

1.87

6.25

21.8

65.6

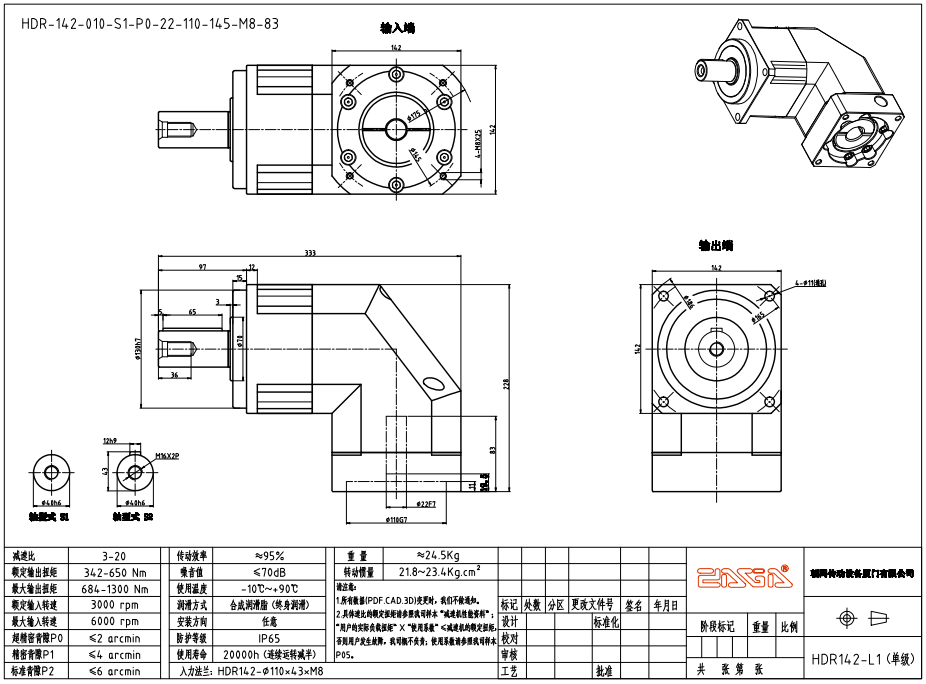

HDR142直角行星减速机的外形尺寸图纸:
