  • HD斜齿行星减速机
  • 法兰外径:180mm

    减速机型:HD(平行轴斜齿精密型)

    减速比:单段=3-10;双段=15-100

    出力轴键槽:S(标准品,带键槽)、S1(实心轴,无键槽)、T(特殊)

    背隙等级:单段:P0≤1,P1≤3,P2≤5;双段:P0≤3,P1≤5,P2≤7


    在线咨询
  • 产品参数
  • 外形尺寸

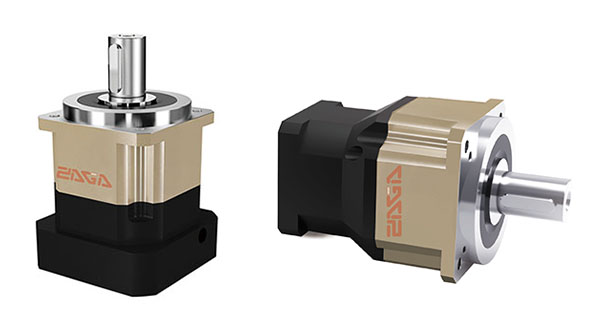

HD180斜齿行星减速机,180行星减速机,180伺服行星减速机,180型斜齿行星减速机




HD高精斜齿行星减速机型号命名


型号

注解

HD

减速机型:平行轴斜齿精密型

90

框号:426090115142180220

10

HDR速比:

单段-1345789101420

双段-2152025303540455060708090100120140160180200

S

出力轴键槽:

  S:标准品,带键槽;

  S1:实心轴,无键槽;

  T:特殊。

P1

背隙等级:

单段-1P01弧分,P13弧分,P25弧分。

双段-2P03弧分,P15弧分,P27弧分。

非标代码

MOTO

马达制造商及型号



标准型用A—Type说明

    在2段或3段减速时,减速比高,输出扭矩大,标准型的2段或3段齿箱为大齿箱接小齿箱,可限制人力马力,以符合额定输出扭矩。A—Type为两个相同框号齿箱的连结。



例如:使用伺服马达,功率0.5KW,额定输出扭矩2.39Nm,马达轴心为Φ24mm。


    1. 假如减速比为1/50时:

      输出扭矩为2.39Nm×50×94%(效率)=112Nm

      可选择HD115-50

      额定输出扭矩294Nm S.F=2.69(安全系数)

      亦可选择HD90A-50

      额定输出扭矩141Nm S.F=1.25(降框号使用)

    2. 减速比为1/100时:

      输出扭矩为2.36Nm×100×94%(效率)=224Nm

      可选用HD115-100   S.F=1.3

      选用HD90A-100时   S.F=0.62安全系数不足,不建议使用。



HD性能规格共表


规格

单位

段数

减速比

HD042

HD060

HD060A

HD090

HD090A

HD115

HD142

HD180

HD220

额定输出扭矩

Nm

1

3

22

52

134

203

340

588

1140

4

19

51

144

295

549

1050

1700

5

22

62

165

336

653

1200

2000

6

20

52

150

316

601

1100

1900

7

19

51

145

305

550

1100

1800

8

18

41

120

265

506

1000

1600

9

15

41

105

234

453

900

1500

10

15

41

105

234

453

900

1500

2

15

21

52

55

134

132

203

340

588

1140

20

19

51

50

144

141

295

549

1050

1700

25

23

62

60

165

162

336

653

1200

2000

30

23

52

55

150

152

316

601

1100

1900

35

19

51

50

145

141

305

550

1100

1800

40

17

41

45

120

121

265

506

1000

1600

45

14

41

40

105

101

234

453

900

1500

50

22

62

60

165

162

336

653

1200

2000

60

20

52

55

150

152

316

601

1100

1900

70

19

51

50

145

141

305

550

1100

1800

80

17

41

45

120

121

265

506

1000

1600

90

14

41

40

105

101

234

453

900

1500

100

14

41

40

105

101

234

453

900

1500

最大输出转矩

Nm

1,2

3~100

3倍额定输出扭矩

额定输入转矩

rpm

1,2

3~100

5000

5000

5000

4000

4000

4000

3000

3000

2000

最大输入转矩

3~100

10000

10000

10000

8000

8000

8000

6000

6000

4000

超精密背隙

arcmin

1,2

3~10

1

1

1

1

1

1

15~100

3

3

3

3

精密背隙

arcmin

1,2

3~10

3

3

3

3

3

3

3

3

3

15~100

5

5

5

5

5

5

5

5

5

标准背隙

arcmin

1,2

3~10

5

5

5

5

5

5

5

5

5

15~100

7

7

7

7

7

7

7

7

7

扭矩刚性

N·m/arcmin

1,2

3~100

3

7

7

14

14

25

50

145

225

容许径向力

N

1,2

3~100

780

1530

1530

3250

3250

6700

9400

14500

50000

容许轴向力

N

1,2

3~100

250

630

630

1300

1300

3000

4000

6200

35000

使用寿命

hr

1,2

3~100

20000*

效率

%

1

3~10

97%

2

15~100

94%

质量

kg

1

3~10

0.5

1.3

3.7

7.8

14.5

29

48

2

15~100

0.8

1.5

1.9

4.1

5.3

9

17.5

33

60

使用环境温度

1,2

3~100

-10~+90

润滑


1,2

3~100

合成润滑油脂

防护等级IP


1,2

3~100

IP65

安装方向


1,2

3~100

任意方向

噪音值(n1=3000rpm

dB/1m

1,2

3~100

56

58

60

60

63

63

65

67

70

转动惯量

Kg·cm2

1

3

0.03

0.16

0.61

3.25

9.21

28.98

69.61

4

0.03

0.14

0.48

2.74

7.54

23.67

54.37

5

0.03

0.13

0.47

2.71

7.52

23.29

53.27

6

0.03

0.13

0.45

2.65

7.25

22.75

51.72

7

0.03

0.13

0.45

2.62

7.14

22.48

50.97

8

0.03

0.13

0.44

2.58

7.07

22.59

50.84

9

0.03

0.13

0.44

2.57

7.04

22.53

50.63

10

0.03

0.13

0.44

2.57

7.03

22.51

50.56

2

15

0.03

0.03

0.13

0.13

0.47

0.47

2.71

7.42

23.29

20

0.03

0.03

0.13

0.13

0.47

0.47

2.71

7.421

23.29

25

0.03

0.03

0.13

0.13

0.47

0.47

2.71

7.42

23.29

30

0.03

0.03

0.13

0.13

0.47

0.47

2.71

7.42

23.29

35

0.03

0.03

0.13

0.13

0.47

0.47

271

7.42

23.29

40

0.03

0.03

0.13

0.13

0.47

0.47

2.71

7.42

23.26

45

0.03

0.03

0.13

0.13

0.47

0.47

2.71

7.42

23.29

50

0.03

0.03

0.13

0.13

0.44

0.44

2.57

7.03

22.51

60

0.03

0.03

0.13

0.13

0.44

0.44

2.57

7.03

22.51

70

0.03

0.03

0.13

0.13

0.44

0.44

2.57

7.03

22.51

80

0.03

0.03

0.13

0.13

0.44

0.44

2.57

7.03

22.51

90

0.03

0.03

0.13

0.13

0.44

0.44

2.57

7.03

22.51

100

0.03

0.03

0.13

0.13

0.44

0.44

2.57

7.03

22.51

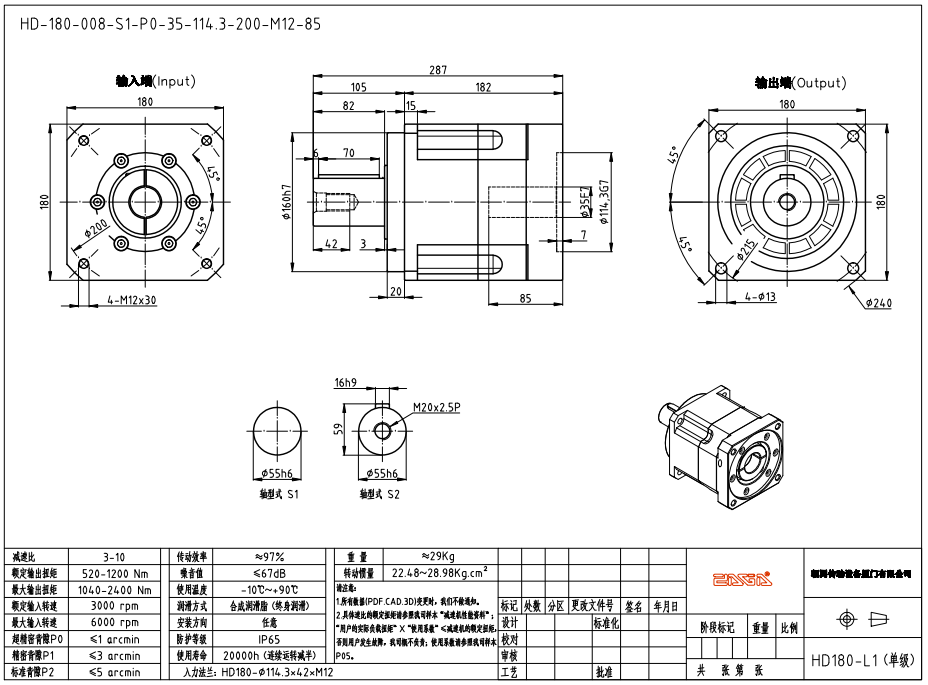

HD180斜齿行星减速机的外形尺寸图纸:
