上海行星减速机传动结构
发布日期：2020-06-19
上海行星减速机传动结构
行星减速机厂家津翼自动化设备上海有限公司分享伺服行星减速机传动结构和工作原理。
行星减速机的传动结构为目前齿轮减速机效率最高的组合，行星减速机基本传动结构如下：

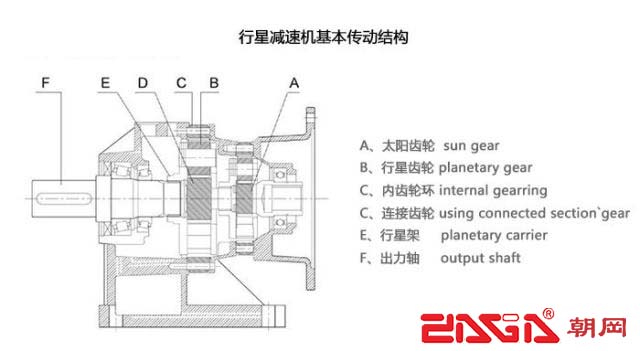

行星减速机基本传动结构
驱动源以直结或连接方式启动太阳齿轮，太阳齿轮将组合于行星架上的行星齿轮带动运转。整组行星齿轮系统沿着外齿轮环自动绕行转动，行星架连结出力轴输出达到减速目的。更高减速比则借由多组阶段齿轮与行星齿轮倍增累计而成。
工作原理：

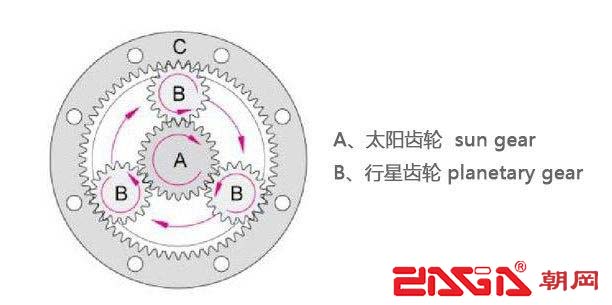

行星减速机由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠着出力轴、内齿环及太阳齿支撑浮游于期间；行星减速机当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循着内齿环之轨迹沿着中心公转，游星之旋转带动连结于托盘之出力轴输出动力。
上海行星减速机更多行业知识请联系我们021-69795899，免费提供朝岡减速机选型样册。
