朝岡行星减速机选型表
发布日期：2020-04-02
选择行星减速机先要为减速机选型，那么行星减速机怎么选型呢？下文是小编整理的朝岡行星减速机选型步骤。
S5周期运转之建议事项
一般的应用惯量须符合以下公式：
最适当的应用惯量须符合以下公式：
JL 负载惯量，Jm 马达惯量
T2n：额定输出扭矩
F2rB ：容许径向力
1、计算减速比 i（公式1）。
nm ：马达输出速度， nwork：实际应用速度
2、计算应用端平均扭矩 T2m（公式2）应用端平均扭矩 T2m <额定输出扭矩 T2n。
3、判断运转模式（S1或S5）
S5：负载运转周期 ED<60%
S5：负载运转时间 twork<20分钟（公式3）

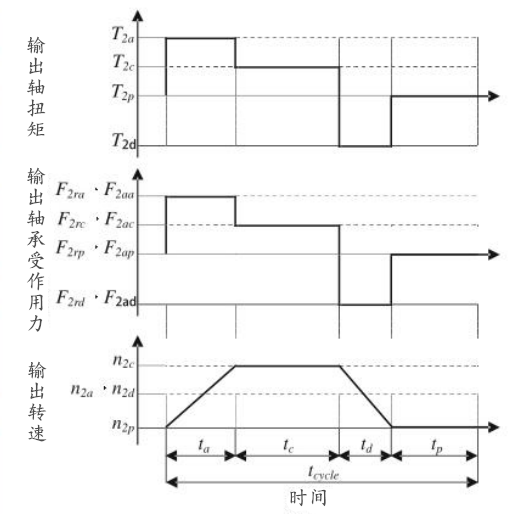

ta：加速，tc ：等速， td：减速， tp：停止
4、假如运转模式为周期性运转模式（S5）计算应用端最大加速扭矩 T2max（公式4）应用端最大加速扭矩 T2max <最大加速扭矩 T2B。
TmB：马达最大输出扭矩， η ：减速机运转效率
| Ks负载系数 | |
Ks | 周期次数/小时 |
| 1.0 | 0~1000 |
| 1.1 | 1000~1500 |
| 1.3 | 1500~2000 |
| 1.6 | 2000~3000 |
| 1.8 | 3000~5000 |
5、计算应用端所需平均转速 n2m及减速机额定输出速度 n2N（公式5）n2m < n2N 。
6、计算减速机输出所受之平均径向力 F2rm（公式6）平均径向力 F2rm<容许径向力 F2rB。
7、计算减速机输出所受之平均轴向力 F2am（公式7）平均轴向力 F2am<容许轴向力 F2aB 。
8、选择所需的减速机精度及输出轴型式。
9、选型完成。
